Do jakich typów elektroniki najlepiej nadają się płytki PCB z niklowanym zanurzeniem w złocie?

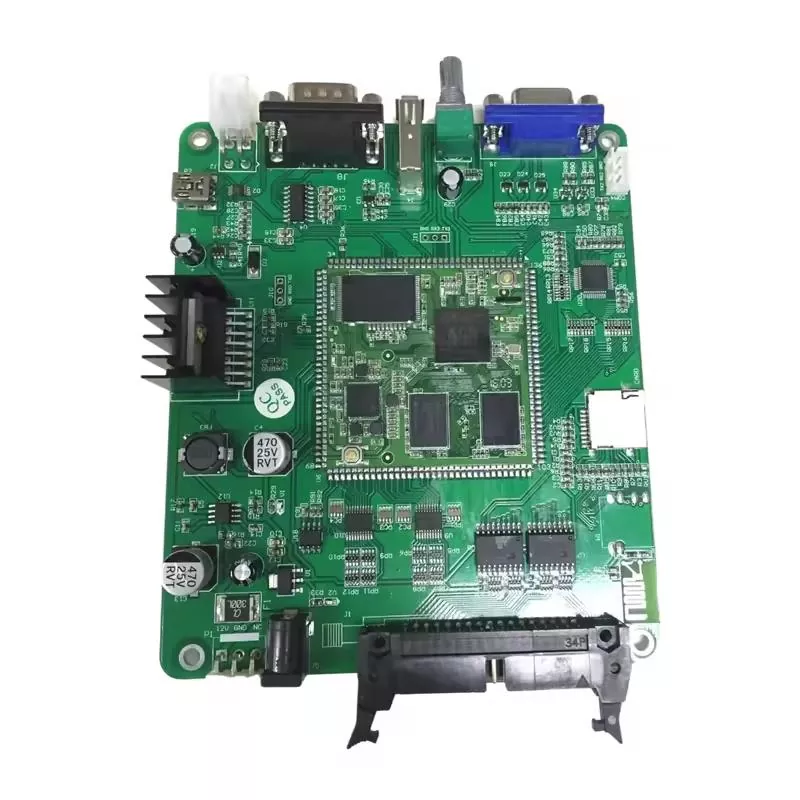

Bezprądowe płytki PCB zanurzane w nikluszczególnie dobrze nadają się do produktów elektronicznych wymagających wysokiej niezawodności, doskonałych funkcji i doskonałej integralności sygnału. Należą do nich złożony sprzęt komputerowy, taki jak serwery, wysokiej klasy karty graficzne, zaawansowany sprzęt sieciowy i gęsto upakowana infrastruktura telekomunikacyjna. Wyjątkowo płaska, płaska powierzchnia płytki drukowanej z niklem zanurzonym w złocie bezprądowym ma kluczowe znaczenie dla niezawodnego lutowania nowoczesnych komponentów o bardzo drobnej podziałce, takich jak układy Ball Grid Array (BGA) i Quad Flat Packages (QFP), powszechne w tych systemach. Warstwa niklu zapewnia solidną barierę dyfuzyjną, chroniąc znajdującą się pod spodem miedź przed korozją i zapobiegając tworzeniu się kruchych związków międzymetalicznych miedź-cyna, podczas gdy cienka warstwa złota zapewnia doskonałą lutowność i zdolność łączenia przewodów przez dłuższy czas przechowywania, co jest niezbędne w przypadku złożonych cykli produkcyjnych.

Ponadto,Bezprądowe płytki PCB zanurzane w nikluznajdują szerokie zastosowanie w elektronice użytkowej i przemysłowej, gdzie trwałość i stała wydajność są najważniejsze, szczególnie w potencjalnie trudnych warunkach środowiskowych. Obejmuje to urządzenia przenośne, takie jak smartfony i tablety, medyczny sprzęt diagnostyczny, przenośne monitory stanu zdrowia oraz przemysłowe systemy sterowania. Wykończenie zapewnia doskonałą odporność na utlenianie i zanieczyszczenia środowiska, zapewniając stabilną rezystancję styków złączy i przełączników przez cały okres użytkowania produktu. Ta wrodzona odporność na korozję sprawia, że ​​płytka drukowana ze złota zanurzanego w niklu bezprądowym jest idealna do produktów narażonych na wilgoć, wahania temperatury lub atmosferę lekko korozyjną, utrzymując połączenia sygnałowe i zapobiegając awariom w krytycznych zastosowaniach, w których przestoje są niedopuszczalne.

Wreszcie, to wykończenie powierzchni jest bardzo korzystne w zastosowaniach o wysokiej częstotliwości i częstotliwości radiowej (RF), w tym w systemach radarowych, sprzęcie komunikacji satelitarnej, zaawansowanych systemach antenowych oraz wyrafinowanym oprzyrządowaniu testowym i pomiarowym. Gładka, jednolita złota powierzchniaBezprądowa płytka PCB zanurzona w nikluminimalizuje utratę sygnału (stratę wtrąceniową) i zapewnia stałą kontrolę impedancji przy wysokich częstotliwościach. W przeciwieństwie do wykończeń podatnych na problemy z „czarną podkładką” lub tych o nierównej topografii, ENIG zapewnia niezawodną powierzchnię styku o niskiej rezystancji, niezbędną do utrzymania integralności sygnału w wrażliwych obwodach analogowych i szybkich cyfrowych ścieżkach komunikacyjnych, co czyni go niezbędnym w najnowocześniejszej elektronice działającej w wymagających środowiskach sygnałowych.
