Przeciwutleniający złoty palec PCB

Hoshineo LCD-Tech odgrywa ważną rolę w elektronice, półprzewodniku, zintegrowanym przemyśle obwodów, sprzedając różnorodne przeciwutleniające złotym puty PCB, aby zapewnić obsługę łańcucha branżowego PCB Upstream i Nowstream. Dzięki zaletom pozycji branżowej, wygodnego transportu i elastycznej działalności firma ma pewną konkurencyjność na rynku, a jej produkty są eksportowane do Europy, Ameryki i Azji Południowo -Wschodniej.

Wyślij zapytanie

Opis produktu

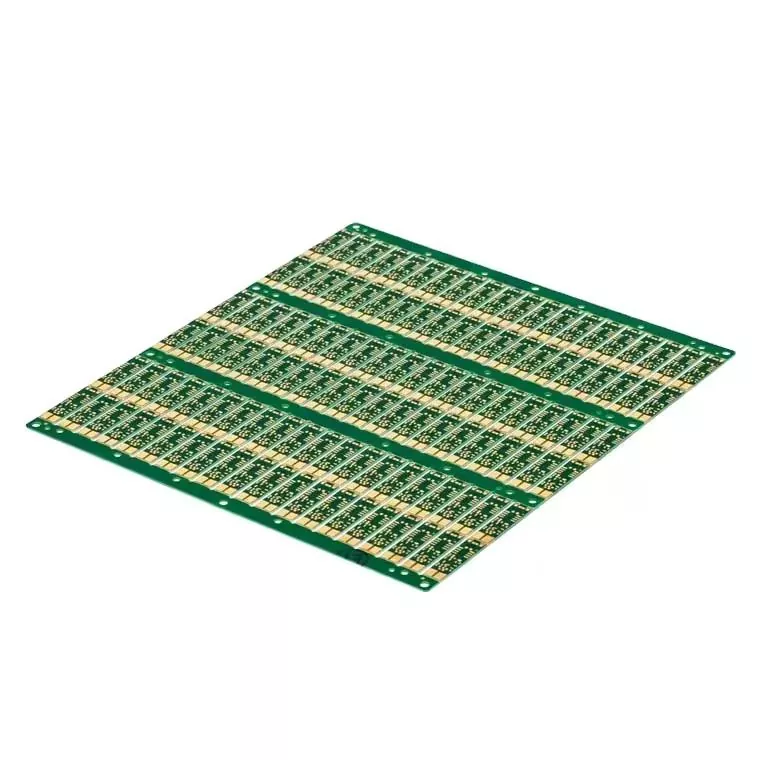

Przeciwutleniający złoty palcem PCB wytwarzany przez Hoshineo LCD-Tech jest specjalną formą PCB (płytka drukowana, płyta drukowana), która łączy technologię Goldfinger i proces obróbki przeciwutleniaczy. Złoty palec to specjalna struktura połączenia na płycie PCB, która projektuje jeden koniec płyty PCB w kształcie, który można włożyć do szczeliny karty złącze, i kontaktuje się z podkładką lutowniczą lub miedzianą na płycie PCB za pośrednictwem szpilki złącza, aby uświadomić sobie zewnętrzne połączenie i transmisję sygnału na płycie obwodów. Ponieważ ta struktura przedstawia kształt palca na płycie PCB i zwykle jest wytwarzana materiałami przeciwutleniającymi, takimi jak złoto lub nikielne złoto, nazywa się ją złotym palcem przeciwutleniającym.

Hoshineo LCD-Tech China Parametry produktu PCB Gold Finger PCB:

RZECZY	Parametr

Liczba warstw	1-20 warstw
Materiały zarządu	FR4, CME3, CME1,5G
Rozmiar PCB (min- Max)	50 x 80 mm do 1000 mm × 600 mm (39,37 "x 23,6")
szerokość/przestrzeń linii wewnętrznej (min)	4MIL/4MIL (100um/100um)
Wykończenie wykończenia /powierzchni	Hasl, Osp, hig, hasl, złoty, panel, z, eniga
Innerlayer Road (min)	5mil (0,13 mm)
Grubość rdzenia (min)	8 ml (0,2 mm)
Wewnętrzne warstwy miedzi	1/2 uncji (17um) a-
Gotowe miedziane warstwy zewnętrzne	1/2 uncji (17um)
Ostateczna grubość PCB (tolerancja %)	0,5-4,0 mm
Ostateczna grubość PCB (tolerancja %)	Grubość <1,0 mm
	1,0 mm ≤ thickness <2,0 mm
	Grubość ≥2,0 mm
Proces warstwy wewnętrznej	Brązowy tlenek
Minimalna przestrzeń przewodników	± 3mil (± 76um)
Minimalny rozmiar wiertła	0,25 mm
Min Średnica gotowej otworu	0,2 mm
Dokładność pozycji otworu	± 2mil (± 50um)
Wywiercona tolerancja szczelin	± 3mil (± 75um)
Tolerancja PTH	± 2mil (± 50um)
Tolerancja NPTH	± 1mil (± 25um)
Maxa.R.of PTH	8:01
Grubość miedzi PTH otwór	0,4-2mil (10-50um)
Obraz do tolerancji obrazu	± 3mil (0,075 mm)
Grubość maski lutowniczej	koniec linii 0,4-1,2mil (10-30um)
	narożnik linii ≥0,2mil (5um)
na podłożu	≤ Ofined Cu
	Grubość+1,2 mm ≤ Cu
	grubość+30um) ≤+1,2 mil ≤+30um)
mój staw z maską lutowniczą	4,0mil (100um)
Kontrola impedancji i tolerancja	50 Ω ± 10%
Warp and Twist	≤0,5%
Czas dostawy	1-2 warstwy 10-12 dni
	4-20 warstw 12-20 dni
Pakiet	Ogólne opakowanie eksportowe

Hoshineo LCD-Tech China przeciwutleniające Gold Finger PCB

Dobra przewodność elektryczna: Złota część palca jest zwykle wysadzana materiałami przewodzącymi, takimi jak złoto lub nikielne złoto, które mają doskonałą przewodność elektryczną i może zapewnić dokładność i stabilność transmisji sygnału.

Doskonała odporność na utlenianie: Poprzez obróbkę przeciwutleniającą złoty palc PCB przeciwutleniający może skutecznie zapobiec utlenianiu warstwy miedzi i utrzymać jej dobrą spawalność i wydajność elektryczną.

Starannie ułożone: Podkładki na przeciwutleniającym złotym palcu płytki palcowej są zwykle znajdujące się na krawędzi płyty i są starannie ułożone w prostokąt o tej samej długości i szerokości. Ta konstrukcja ułatwia dokowanie z pinem złącza do szybkiego połączenia i transmisji sygnału.

Różne scenariusze zastosowań: Przeciwutleniający złoty palcem PCB jest szeroko stosowany w polach wymagających wysokiej niezawodności i podłączenia wysokiej stabilności, takich jak pamięć komputerowa, karta graficzna, karta sieciowa, pamięć, dysk U, czytnik kart i inne urządzenia elektroniczne.

Hoshineo LCD-Tech China przeciwutleniające Gold Finger PCB

Pakowanie i dostawa

Zastosuj zagęszczone plastikowe opakowanie próżniowe, aby uzyskać lepszą wytrzymałość uszczelniającą i odporność na pęknięcie. Opakowanie zewnętrzne wykorzystuje laminowany karton 3K-K, dodatkowo wzmocniony za pomocą pianki w celu dodatkowej ochrony.
