Standardowa klapa czarna lutownicza PCB

Hoshineo LCD-Tech jest głęboko zanurzony w dziedzinie elementów elektronicznych, z głównym naciskiem na rozkład standardowej płytki PCB maski czarnej lutowniczej. Jego zakres wysokiej jakości płyt obwodowych i wyświetla się doskonale z wymaganiami rynków krajowych i międzynarodowych. Znany z doskonałych wyników i konkurencyjnych cen, produkty firmy zostały wyeksportowane do Europy, Ameryki i Azji Południowo -Wschodniej, zdobywając powszechne uznanie oraz niezłomne zaufanie klientów zarówno lokalnie, jak i na całym świecie.

Wyślij zapytanie

Opis produktu

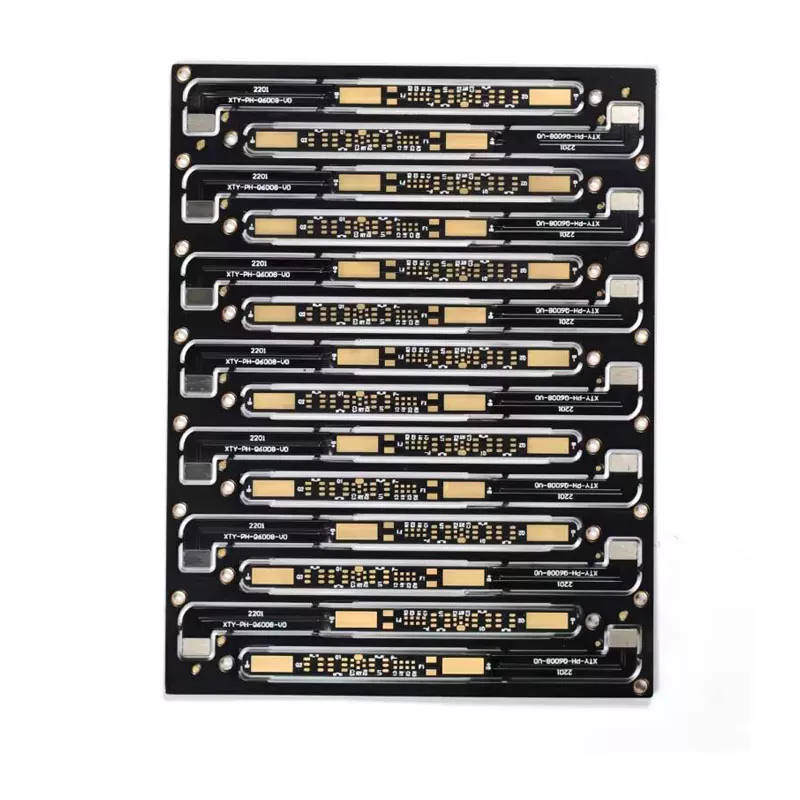

Standardowa płytka drukowana czarnej maski lutowniczej dostarczona przez Hoshineo LCD-Tech Standard Black Studer Maska Drukowana płytka drukowana, jest rodzajem płytki drukowanej, która zawiera użycie czarnej maski lutowniczej w celu ochrony linii folii miedzianej i podkładki na płycie.

Hoshineo LCD-Tech Standardowa czarna maska lutu Funkcja i specyfikacja produktu

Przedmiot	Specyfikacja
1	Numbr warstwy	1-18 Layers
2	Tworzywo	FR-4, FR2.Taconic, Rogers, CEM-1 CEM-3, ceramika, laminat wspierany przez metal
2	Tworzywo
3	Wykończenie powierzchni	HASL (LF), Gold Splating, Elektryczna Nikiel Złoto, zanurzenie cyny, OSP (Entek)
4	Grubość wykończenia	0,2 mm-6,00 mm (8 mil-126mil)
5	Grubość miedzi	1/2 uncji min; 12 uncji max
6	Maska lutowa	Zielony/czarny/biały/czerwony/niebieski/żółty
7	Min.Trace szerokość i odstępy liniowe	0,075 mm/0,1 mm (3MIL/4MIL)
8	Min. Średnica otworu dla ślilowania CNC	0,1 mm (4 mil)
9	Min. Średnica otworu do uderzenia	0,9 mm (35 mm)
10	Największy rozmiar panelu	610 mm*508 mm
11	Positon dziury	+/- 0,075 mm (3MIL) CNC Druling
12	Szerokość przewodu (W)	0,05 mm (2mil) lub; +/- 20% oryginalnych dzieł sztuki
13	Średnica otworu (H)	PTH L: +/- 0,075 mm (3 mil); Non-PTH L: +/- 0,05 mm (2mil)
14	Zarys tolerancji	0,125 mm (5 mm) routing CNC; +/- 0,15 mm (6 mm) przez uderzenie
15	Warp & Twist	0,70%
16	Odporność na izolację	10kohm-20mohm
17	Przewodność	<50oHm
18	Napięcie testowe	10-300 V.
19	Rozmiar panelu	110 × 100 mm (min); 660 × 600 mm (maks.)
20	Błędne rejestracja warstwy	4 warstwy: 0,15 mm (6 ml) maks.; 6 warstw: 0,25 mm (10 ml) maks
21	Min. Przeniesienie między krawędzią otworu do obwodu Pqttern warstwy wewnętrznej	0,25 mm (10 mil)
22	Min. Przeniesienie między wzorem obwodu Oulineto Wzór warstwy wewnętrznej	0,25 mm (10 mil)
23	Tolerancja grubości płyty	4 warstwy: +/- 0,13 mm (5 mil); 6 warstw: +/- 0,15 mm (6mil)
24	Kontrola impedancji	+/- 10%
25	Inna impendacja	+-/10%

Hoshineo LCD-Tech Standardowa czarna maska lutownicza scenariusz pcbusage

Wysokiej klasy elektronika: W wysokiej klasy produktach elektronicznych użytkowników, takich jak smartfony, tablety, wysokiej klasy dźwięk itp., Standardowa puty PCB maski czarnej lutowniczej może nie tylko zapewnić doskonałą ochronę obwodów, ale także poprawić ogólną konsystencję i piękno produktu, aby spełnić wysokie wymagania konsumentów w zakresie wyglądu produktu.

Sprzęt medyczny: Sprzęt medyczny zwykle ma wysokie wymagania dotyczące wyglądu i identyfikacji produktów, a unikalny czarny wygląd standardowej puty PCB maski czarnej lutowniczej pomaga rozróżnić i identyfikować sprzęt, jednocześnie spełniając surowe wymagania sprzętu medycznego w zakresie stabilności i bezpieczeństwa obwodu.

Środowisko w wysokiej temperaturze: Płytka drukowana z czarną maską lutowniczą może wytrzymać wysoką temperaturę podczas procesu spawania o wysokiej temperaturze, więc ma szeroki zakres zastosowań w produktach elektronicznych, które wymagają spawania o wysokiej temperaturze lub pracy w środowisku o wysokiej temperaturze, takich jak elektronika samochodowa, wyposażenie kontroli przemysłowej itp.

Wymagania dotyczące odporności na wilgoć i antykorozyjne: Czarna warstwa bloku lutowniczego ma dobre właściwości odporne na wilgoć i antykorozyjne, i nadaje się do produktów elektronicznych, które muszą pracować w środowisku wilgotnym lub korozyjnym przez długi czas, takie jak wyposażenie detekcji morskiej, płyta kontroli sprzętu chemicznego i tak dalej.

Skanowanie i identyfikacja optyczne: W niektórych przypadkach, w których wymagana jest skanowanie optyczne lub identyfikacja kodów kreskowych lub znaków na płytce obwodu, standardowa klatka PCB maski czarnej lutowniczej może zapewnić wyraźne i stabilne tło, poprawiając dokładność i niezawodność skanowania optycznego.
